Proe如何在曲面上加材料？

以下图介绍曲面填充的方法。我们想将下图的上端进行填充形成一个封闭的空间。?方法：

1.点击【编辑】-【填充】，弹出如下控制面板。我们可以通过提前绘制一个草绘，也可以点击【参照】创建一个草绘。

2.点击【参照】-【定义】，弹出草绘对话框。点击有个工具栏里面的基准平面工具，选择上端面的轮廓创建一个平面。

3.系统自动选择新建的平面作为草绘平面，点击草绘进入草绘环境。点击，再点击端面的轮廓创建草绘。如果点击勾号，如果显示截面未完成，可以点击【加亮开放端点】即可找到没有封闭的地方。

4.点击勾号，完成。接下来进行合并和实体化。在自学的同学可以加下老师的微信：HTJYCreo；免费获取软件，钣金，曲面视频各一套。

creo文件不能保存？

因为是文件损坏或格式不对,这样的视频用播放器也打不开,这种情况请重新找视频源。

2.如果播放器可以打开,有可能是mkv格式或者RMVB,只是后缀改成mp4了。

3.这种情况需要用格式转换软件成pr可读取的格式(mp4、avi、mov)。

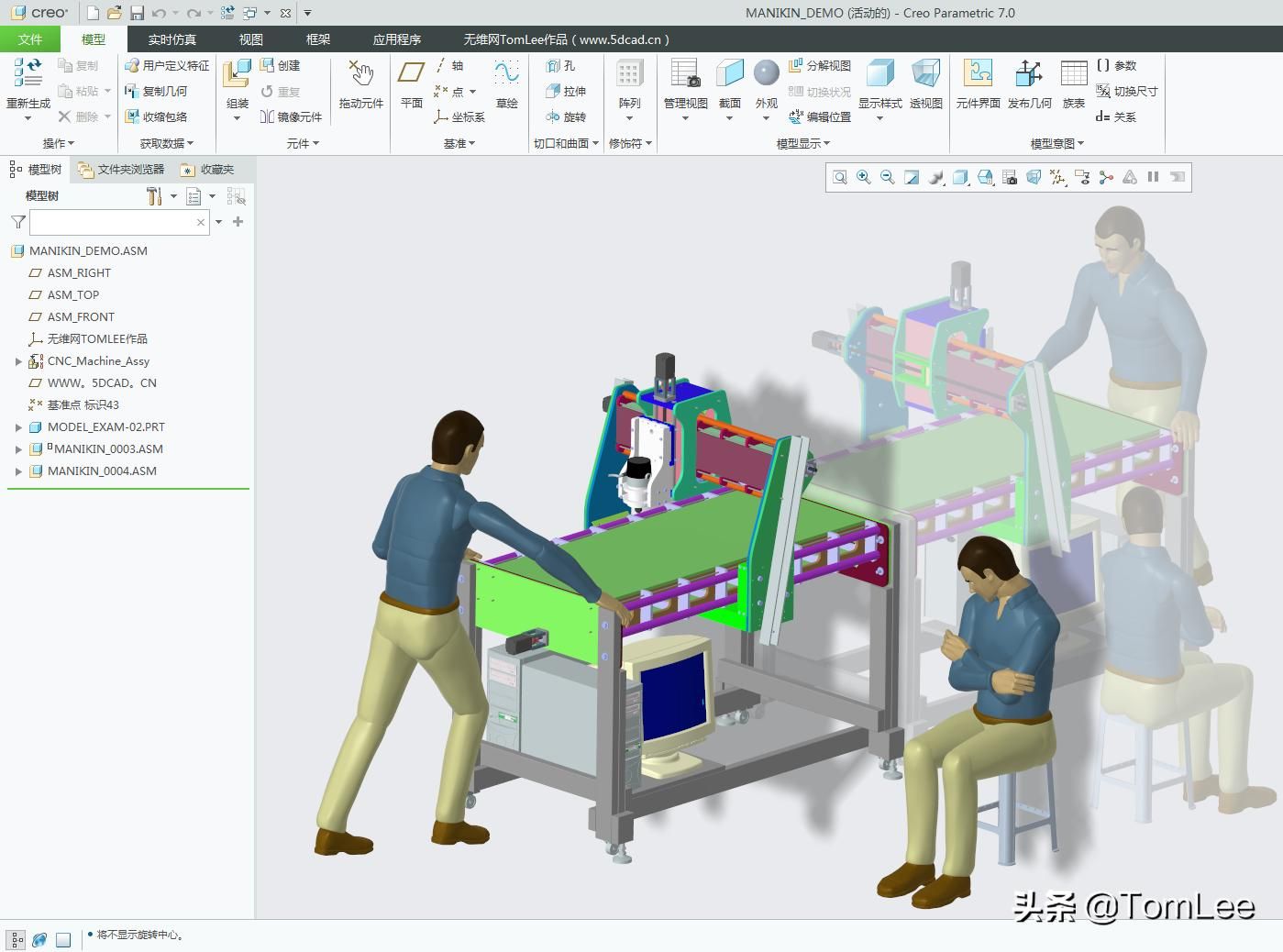

creo有哪些快捷命令？

Creo的快捷键分为两类

1、系统默认自带（安装后即可使用，早期版本延续至今）

2、自己根据需求定制快捷键（通过Creo的映射键指令来实现）

首先我们来看看Creo系统默认自带的常用键盘快捷命令：

常用操作：

新建文件 CTRL N

打开文件 CTRL O

保存文件 CTRL S

关闭文件 CTRL W

撤销 CTRL Z

重做 CTRL Y

复制 CTRL C

剪切 CTRL X

粘贴 CTRL V

重新生成（再生） CTRL G

查找 CTRL F

打印 CTRL P

帮助 F1

模型显示相关：

带反射着色 CTRL 1

带边着色 CTRL 2

着色 CTRL 3

消隐 CTRL 4

隐藏线 CTRL 5

线框 CTRL 6

重画 CTRL R

标准视图 CTRL D

激活 CTRL A

全屏 F11

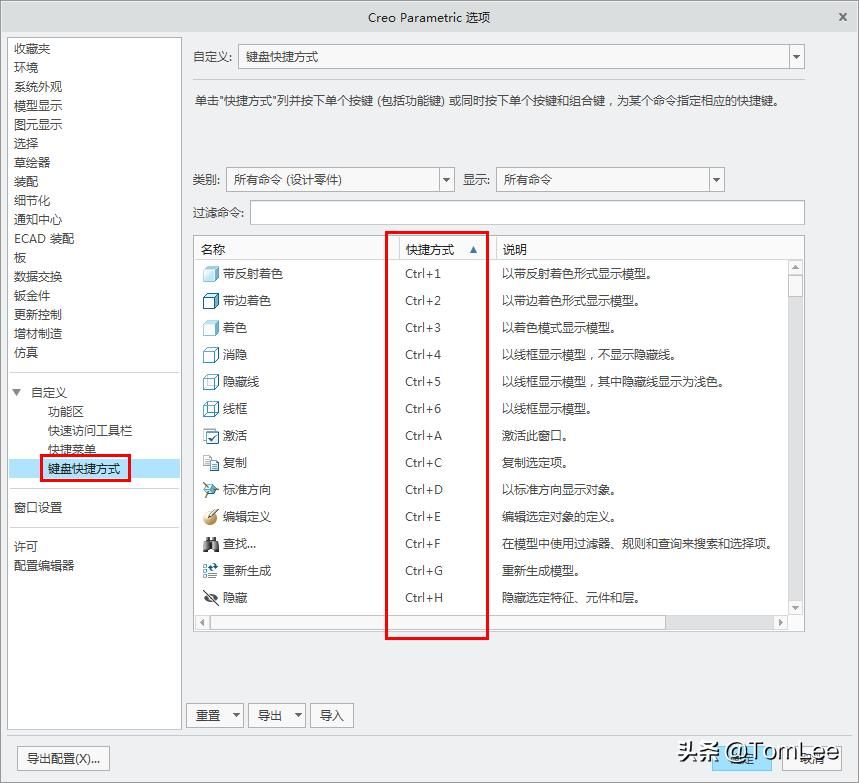

如上图所示，我们可以在Creo中访问：文件——选项——键盘快捷方式（选项设置对话框）中找到Creo安装时系统默认自带的快捷指令，直接熟记应用即可。

如果觉得默认快捷键还不够用，我们就需要自己根据需求来定制快捷键。

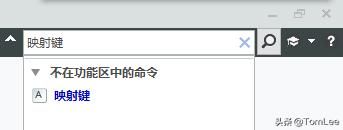

这需要通过Creo的映射键指令来实现。映射键指令在Creo版本中没有默认放出到功能区，可以通过Creo右上角的搜索找到指令，单击即可访问。

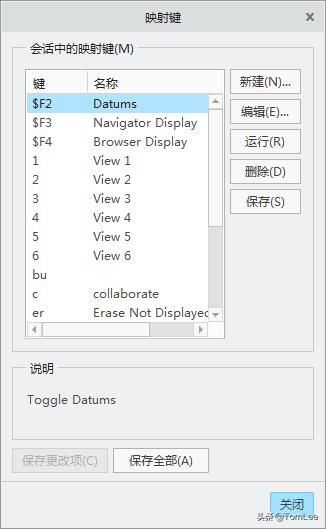

通过映射键对话框我们就可以录制自己需要的快捷指令，**是单键或者两个字母组成，这样键盘操作比较方便，太多字母就达不到快捷的目的了。

**将自定义好的映射键保存到config.pro文件中，并将config.pro文件放到Creo启动目录下，每次启动Creo就会带上我们系统默认和自定义的快捷键了，这将极大地提高我们的设计绘图效率！

Creo自定义快捷键的方法，请看Creo映射键录制的详细视频：

视频加载中...

Proe/Creo边界混合如何设置控制点？

proe边界混合，选完两边的草绘线后，如果草绘线是多段线，直接选线上的点对点就可以控制，如果草绘线是一条线组成，那么可以在线上新建参考点，如果还有不懂的可以评论区继续追问，或关注我头条号，后续发视频教程

creo拔模怎么用？

1 在使用creo进行拔模的过程中，需要掌握**的技巧，否则可能会出现问题。
2 首先需要在零件中添加拔模要用到的剖切面，并在模具中添加拔模及滑动等运动关系。
3 进入装配模式，选择模具，打开运动模拟器，在模拟器中模拟拔模操作，调整模具和剖切面的相对位置。
4 在模拟拔模操作中，如果出现物体不能**拔出的情况，可能需要调整剖切面的位置或者增加拔模设计，直到物体**拔出为止。
5 了解了以上内容后，可以使用creo进行拔模操作，并根据实际情况进行调整和优化。

Creo拔模是指将零部件从模具中分离的过程。假如分离未完成，将会损坏模具和其他零部件。但是，使用Creo软件可以通过一些简单创建的步骤，建立一个带有高质量的拔模分析模型。这个过程可以帮助您检查模具设计的问题，例如形状、材料，以及导致模具损坏的可能性。让我们详细了解一下Creo拔模的使用方法。

1. 导入模具的3D模型

在Creo中打开模具的3D模型。你需要使用模具的准确模型来模拟拔模过程。一旦模具模型成功导入，你就可以开始建模来开始拔模分析。

2. 建立拔模工具

在Creo的设计控制台建立拔模工具。这个工具包含有可以帮助你进行拔模分析的所有向量和其他图形工具。这些工具可以让你轻松设置拔模方向并直接查看分离的过程。

3. 定义零部件

定义需要分离的零部件。Creo可以轻松地添加或删除需要分离的零部件。定义这些零部件是拔模分析的重要一步，因为形状、大小和材料都是影响分离过程的因素。

4. 设置分离方向

选择零件分离的方向。你需要定义分离方向的概念，然后选择具体的方向实现分离。这个方向定义非常重要，因为错误的方向会导致拔模过程中的问题。

5. 进行拔模分析

使用Creo的拔模工具进行分析。这个工具可以确定拔模过程中零件之间的间隙和其他因素。通过这个过程，你可以找到可能导致拔模失败的问题，并进行相应的调整。

6. 重复测试

一旦你已经执行了拔模分析，你需要充分测试模型。这将指出在模拟过程中遗漏掉其他问题。一旦测试完成，你需要针对结果对模型进行调整以免出现设计缺陷。

**，Creo拔模工具非常强大，在模具设计中扮演着一个关键的角色。通过这个过程，可以减少质量问题和损坏问题的发生。如果你是个初学者，以上步骤可能会比较困难，你可以参考Creo的教学视频和教材来进一步加强你的技能和知识，在实践中逐步掌握这个技术。
